DATALOGGER SONDAS DIGITALES - INSTALACIÓN Y PUESTA EN MARCHA

DATALOGGER SONDAS DIGITALES - INSTALACIÓN Y PUESTA EN MARCHA

02 Jun, 2021 428 DATALOGGER - TEMPERATURA
Imprimir tema

  • DATALOGGER a+TEMP registra la temperatura de hasta 4 sondas y genera alarmas tanto por correo electrónico como por llamada telefónica.

Hay que tener en cuenta que las sondas son digitales, es decir, las sondas se conectan como si fuera una red de comunicación con lo que se unen todos los cables de negativo (cable negro de las sondas) y se conectan al borne 1, todos los cables de positivos (calbe rojo de las sondas) y se conecta al borne 2 y todos los cables de señal (cable amarillo de las sondas) y se conecta al borne3.

Como doble seguridad, hay 4 entradas digitales para disparar alarmas de termostato mecánico. El termostato mecánico cierra un contacto llegados a una temperatura asignada y lo abre si baja de esta, este contacto se puede cablear al datalogger y si se sobrepasa la temperatura, el termostato cierra el contacto y el datalogger realiza 2 llamadas seguidas a un móvil designado.

  • BORNES SIN TORNILO, video de demostración de cómo hacer para fijar los cables a los bornes:

                                         CLIC AQUÍ PARA VER VIDEO DEMOSTRACIÓN

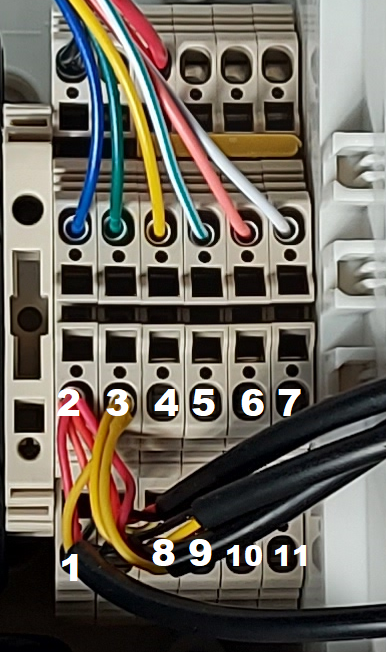

  • ESQUEMA DE CONEXIÓN

aTEMP_datalogger_esquema_conexion_bornero



 1 - TODOS los negativos de las sondas (CALBE NEGRO)

 2 - TODOS los positivos de las sondas (CABLE ROJO)

 3 - TODOS las señales de las sondas (CABLE AMARILLO)

  TERMOSTATO MECÁNICO

 4 y 8  - Conectados al termostato 1

 5 y 9  - Conectados al termostato 2

 6 y 10 - Conectados al termostato 3

 7 y 11 - Conectados al termostato 4









Cualquier termostato mecánico de contacto libre de potencial es válido, en el siguiente link tenéis un ejemplo de uno de ellos:

danfoss UT
