DATALOGGER SONDAS ANALÓGICAS - INSTALACIÓN Y PUESTA EN MARCHA

DATALOGGER SONDAS ANALÓGICAS - INSTALACIÓN Y PUESTA EN MARCHA

11 Jun, 2021 365 DATALOGGER - TEMPERATURA
Imprimir tema

  • DATALOGGER a+TEMPcm registra la temperatura de hasta 4 sondas y genera alarmas tanto por correo electrónico como por llamada telefónica.

Como doble seguridad, hay 2 entradas digitales para disparar alarmas de termostato mecánico y puerta abierta. El termostato mecánico cierra un contacto llegados a una temperatura asignada y lo abre si baja de esta, este contacto se puede cablear al datalogger y si se sobrepasa la temperatura, el termostato cierra el contacto y el datalogger realiza 2 llamadas seguidas a un móvil designado. El sensor de puerta abierta, actúa de la misma manera

  • CABLE PARA LAS SONDAS, Para efectuar el cableado, se recomienda un cable multipolar apantallado de 3 a 5 hilos, dependiendo del modelo.
    La sección máxima de cable prevista para los terminales es de 1,5 mm2
  • DISTANCIA ENTRE SONDA Y REGISTRADOR, La distancia óptima entre registrador y sonda es de 1 a 30m.
    Más allá de 30m hay que medir la caída de tensión y dependiendo de esta, calibrar o usar sondas de corriente mA
  • BORNES SIN TORNILO, video de demostración de cómo hacer para fijar los cables a los bornes sin tornillo:

                                         CLIC AQUÍ PARA VER VIDEO DEMOSTRACIÓN

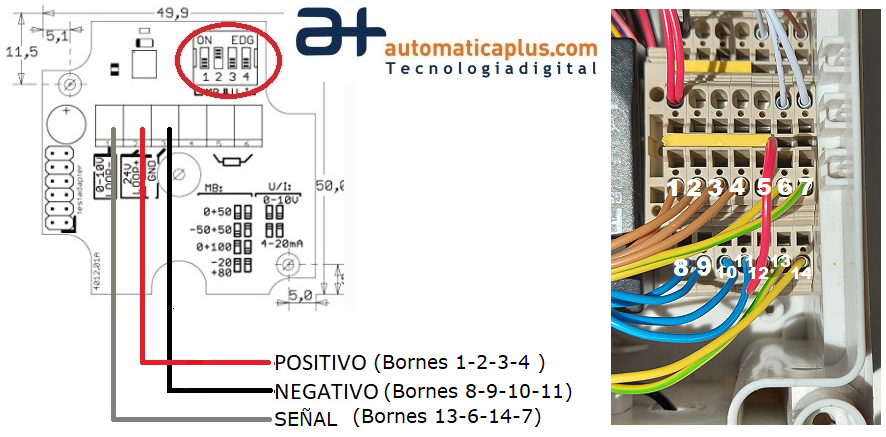

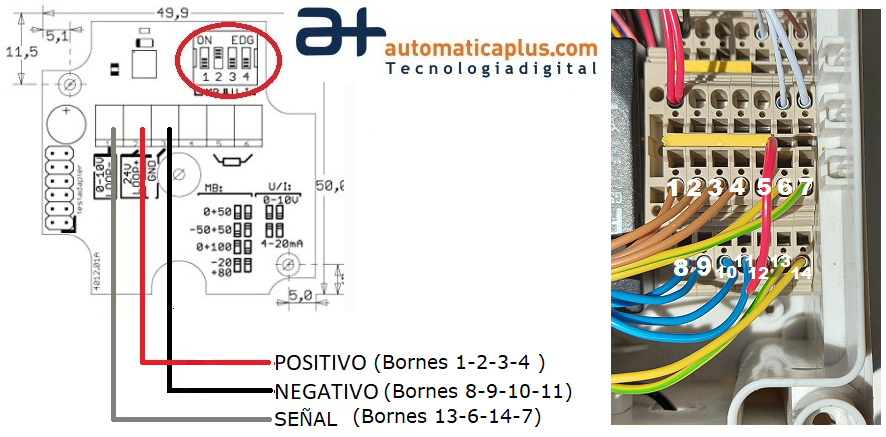

  • ESQUEMA DE CONEXIÓN SONDAS TEMPERATURA

cableado sondas analogicas



ENTRADAS ANALÓGICAS


 1-2-3-4 : Positivo de las sondas

 8-9-10-11 : Negativo de las sondas

 13-6-14-7 : Cable de señal de las sondas (sonda 1-2-3-4 respectivamente)



ENTRADAS DIGITALES


 5y12 : Relé termostato mecánico, Relé sensor de puerta, etc  (alarma cuando se cierra el circuito en positivo)

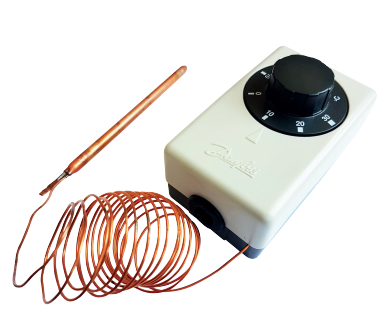

Cualquier termostato mecánico de contacto libre de potencial es válido, en el siguiente link tenéis un ejemplo de uno de ellos:

danfoss UT
